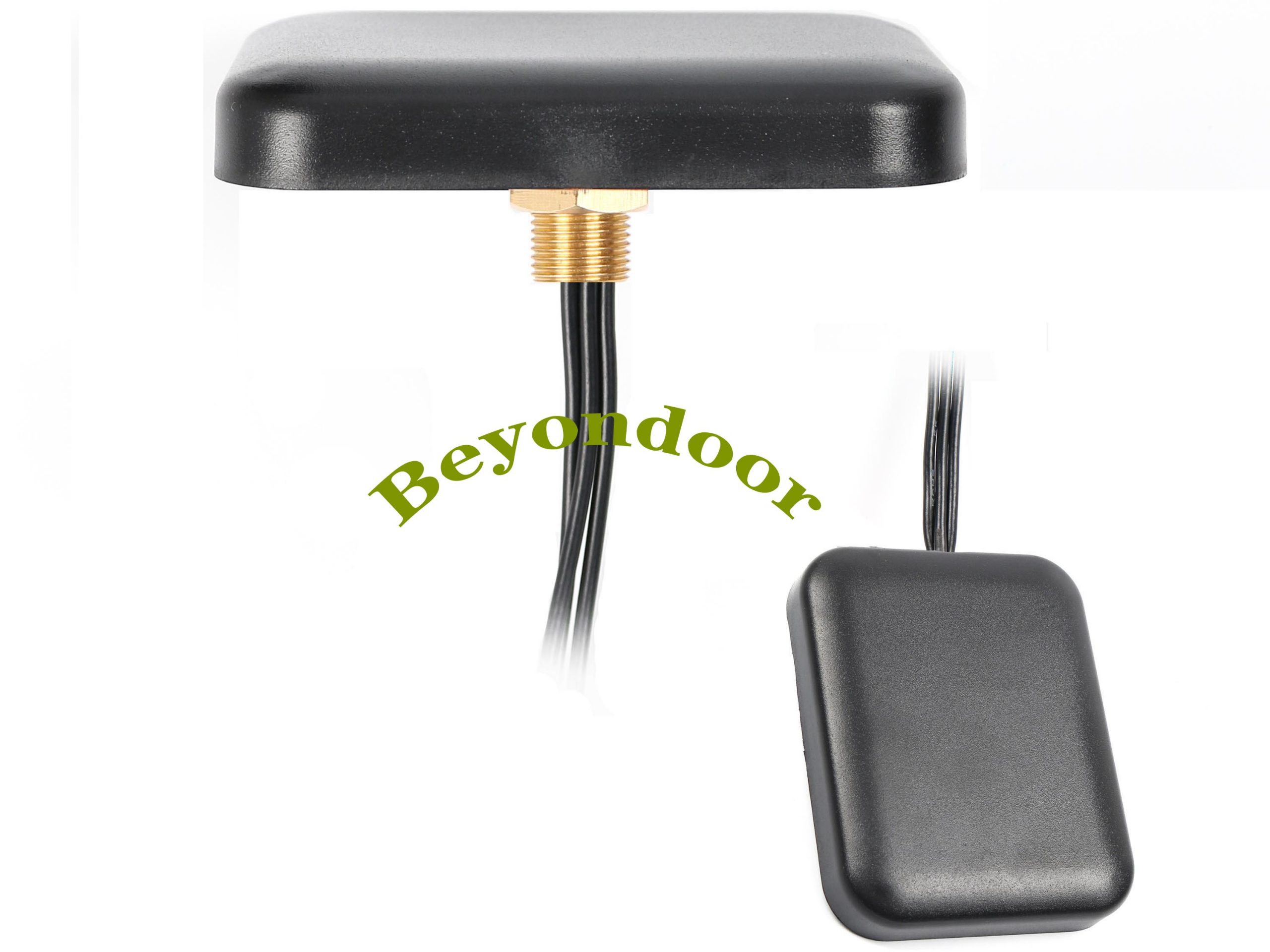

Model:BY-GPS/Wifi/Iridium-01
(I) Descripción del producto
（i）GPS Antenna
Frecuencia central （MHz） ： 1575.42 ± 3
VSWR: 1.5: 1
Ancho de banda （MHz） ： ± 5
Impedancia （Ω） ： 50
Ganancia máxima ＞ 3dBi Basado en plano de tierra de 7 cm × 7 cm
Obtenga cobertura ＞ -4dBi a –90 ° ＜ 0 ＜ + 90 ° (más del 75% del volumen)
Polarización: RHCP
LNA Gain(Without Cable) ：28 dBi Typical
Figura de ruido （dB） ： 1.5
Atenuación de banda de salida de filtro (f0 = 1575.42 MHz)
7dB Min f0 +/- 20MHz;
20dB Min f0 +/- 50MHz;
30dB Min f0 +/- 100MHz
VSWR ＜ 2.0
DC Voltage（V）：2.7/3.0/3.3/5.0/3.0 to 5.0 etc.
Corriente CC （mA） ： 11 Máx.
（ii）WIFI Antenna
Frecuencia （MHz） ： 2400-2500
VSWR ≤1.5
Ganancia （dBi） ： 2.15
Impedancia （Ω） ： 50
Polarización: vertical
（iii）Iridium Antenna
Frequency（MHz）：1616-1626
Impedancia （Ω） ： 50
Ganancia máxima ＞ 3dBi Basado en plano de tierra de 7 cm × 7 cm
Obtenga cobertura ＞ -4dBi a –90 ° ＜ 0 ＜ + 90 ° (más del 75% del volumen)
( II )Mechanical
Peso （gramo） ＜ 240
Size（mm）：107×86x17.5
Cable GPS（m）：RG174 2,5 etc.
wifi（m）：RG174 2,5 etc.
Iridium（m）：RG174 2,5 etc.
Conector GPS: SMA / SMB / SMC / BNC / FME / TNC / MCX / MMCX etc.
wifi：SMA/SMB/SMC/BNC/FME/TNC/MCX/MMCX etc.
Iridium：SMA/SMB/SMC/BNC/FME/TNC/MCX/MMCX etc.
Mounting： Screw(Hole/Roof)
Vivienda: negro
( III )Environmental
Temperatura de trabajo: -40 ℃ ~ + 85 ℃
Temperatura de almacenamiento: -45 ℃ ~ + 100 ℃
Vibración: barrido sinusoidal 1g (0-p) 10 ~ 50 ~ 10Hz cada eje
Humedad: Humedad95% ~ 100% HR
Resistente a la intemperie: 100% impermeable
