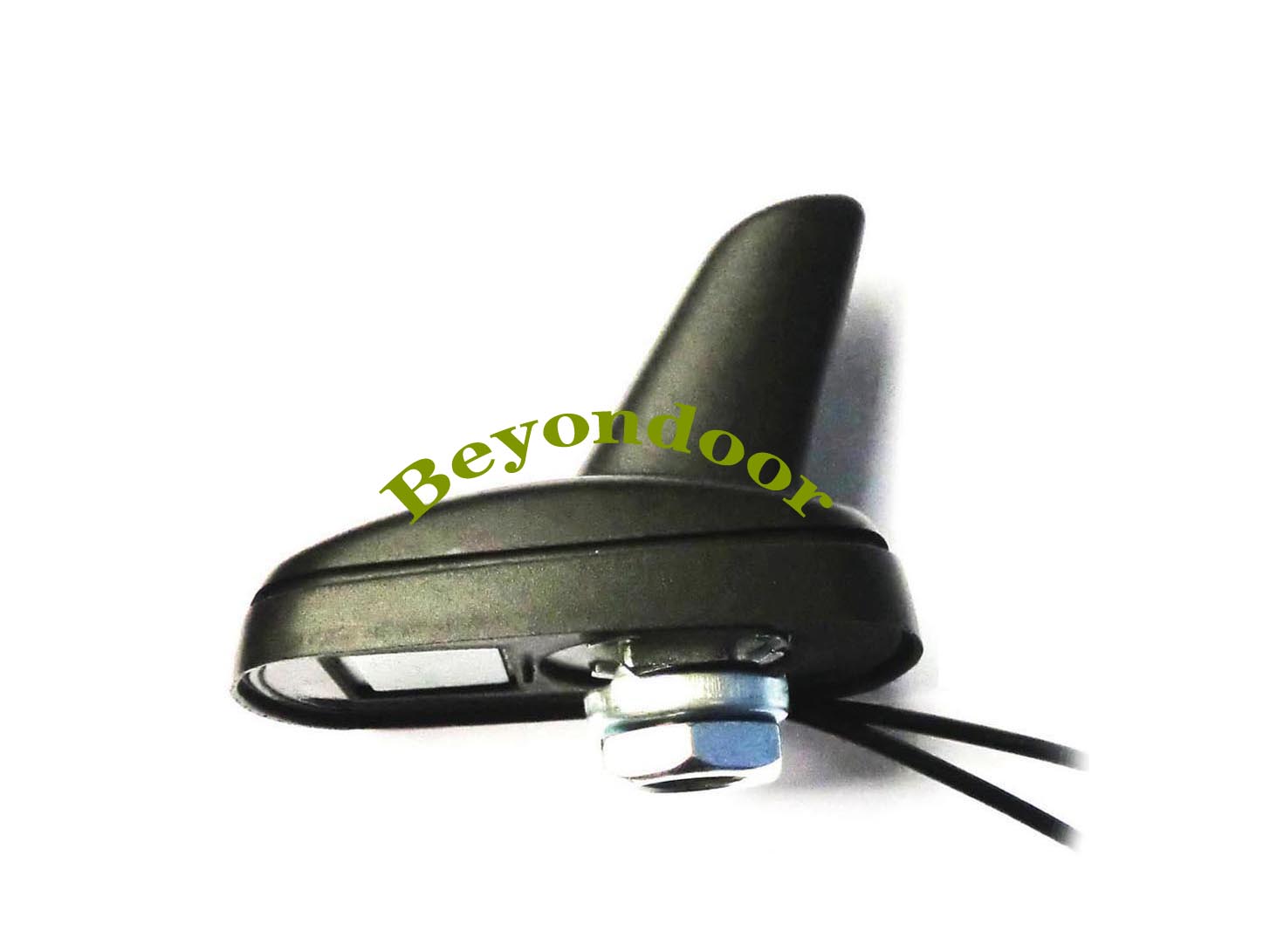

Model: BY-GPS/GSM-06
(Я) диэлектрическая антенна
Центральная частота (МГц): 1575,42 ± 3
К: 1,5: 1
Полоса пропускания (МГц): ± 5
Полное сопротивление (Ω): 50
Пиковое усиление ＞ 3dBi на основе плоскости заземления 7 см × 7 см
Покрытие усиления ＞ -4 дБи при -90 ° ＜ 0 ＜ + 90 ° (объем более 75%)
Поляризация: RHCP
(II) GSM антенна
Центральная частота (МГц): 850/900/1800/1900
К: 2,0: 1
Полное сопротивление (Ω): 50
Типичное усиление: 2 дБи +/- 1 дБи при 850 МГц; 2dBi +/- 1dBi @ 900MHz
1dBi +/- 1dBi @ 1800MHz; 1dBi +/- 1dBi @ 1900MHz
(III) МШУ / Фильтр
Усиление LNA (без кабеля): 28 дБи, тип.
Коэффициент шума (дБ) ： 1,5
Затухание в полосе фильтра (f0 = 1575,42 МГц)
7дБ Мин. F0 +/- 20 МГц;
20 дБ Мин. F0 +/- 50 МГц;
30 дБ Мин. F0 +/- 100 МГц
КСВН ＜ 2.0
Напряжение постоянного тока (V): 2,7 / 3,0 / 3,3 / 5,0 / 3,0 до 5,0 и т. Д.
Постоянный ток (мА) ： 11 макс
(IV) Механические
Вес (грамм) <240
Размер (мм): 84 × 53,8 × 62
Кабель GPS (м): RG174 2,5 и т. Д.
GSM (м): RG174 2,5 и т. Д.
Разъем GPS: SMA / SMB / SMC / BNC / FME / TNC / MCX / MMCX и т. Д.
GSM: SMA / SMB / SMC / BNC / FME / TNC / MCX / MMCX и т. Д.
Монтаж: Винт (Отверстие / крыша)
Корпус: Черный
(V) окружающая среда
Рабочая температура: -40 ℃ ~ + 85 ℃
Температура хранения: -45 ℃ ~ + 100 ℃
Вибрация ： Sine sweep1g (0-p) 10 ~ 50 ~ 10 Гц каждая ось
Влажность: Humidity95% ~ 100% RH
Влагозащитный: 100% водонепроницаемый
